電池保護的一般邏輯是在過放或過流等異常狀態下，及時關斷FET，停止放電回路，進而保護電芯，當異常狀態消失時，再打開FET，使得電池繼續工作。

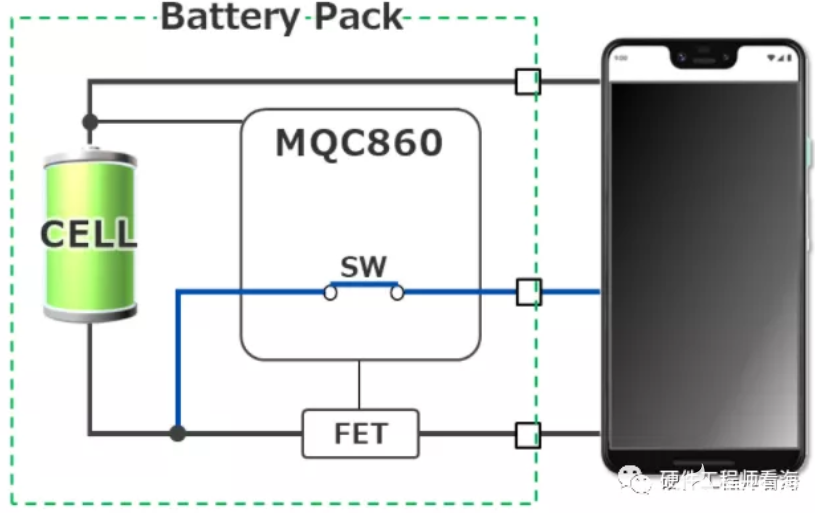

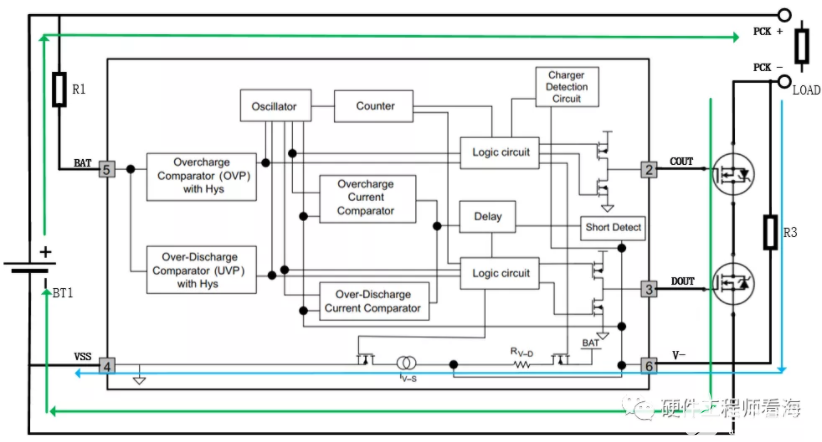

下面是一個電池保護板的原理圖框圖以及放電回路，放電回路是綠色箭頭部分，其中COUT、DOUT分別是充電(charge)、放電(Discharge)控制引腳，V-是重要的sence引腳，用來檢測電池各種過放、過充的狀態。

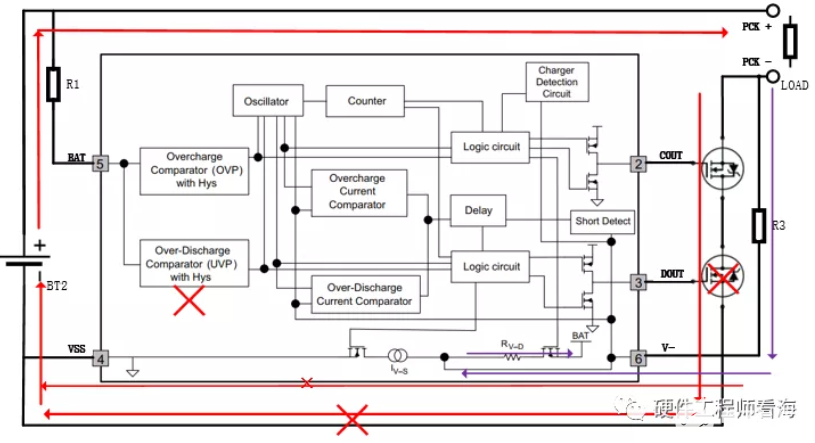

當電池過放時，Vbat電壓會降低，當電池電壓低于過放檢測電壓Vuvp一段時間后，DOUT輸出低電平，關閉放電MOS，防止電池進一步放電，如果保留上圖中藍色V-的路徑，電芯還是會繼續放電，此時保護IC通過內部上拉電阻Rv-d，將PCK-上拉到VBTA，上圖藍色路徑就變成下圖紫色路徑，進一步減少電池放電。

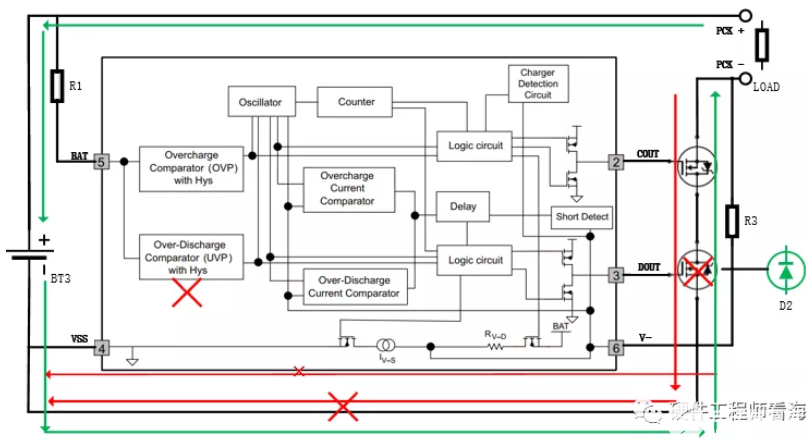

       雖然此時電池沒有放電路徑，但是依然有充電路徑，見下圖綠色部分，DOUT控制的MOS可以通過體二極管給電芯充電，當電芯電壓BAT上升到一定值以后，控制板解除過放保護狀態，電池繼續正常工作。

以上就是電池過放保護的基本過程
